Tringle Rail Motorisée Sur Mesure
Tringle Rideau Rail Motorisée Sur Mesure
En fonction du moteur choisi pour l’utilisation domotique du système RM09, le cordon téléphonique avec connecteur RJ9 (non compris) sera nécessaire ou non, indépendamment de l’installation avec ou sans interrupteur mural J.R112
Rail en aluminium laqué à usage électrique. Couleur blanche. Rail polyvalent, résistant et pliable. Pour une utilisation dans des installations où un système motorisé pour des rideaux de poids moyen à très lourd est requis.
1. Les différents moteurs

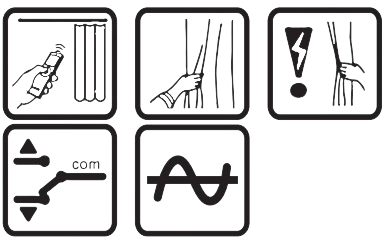

Moteur Filaire
Le moteur filaire doit être alimenté en branchant le câble sur une prise électrique ou téléphonique.

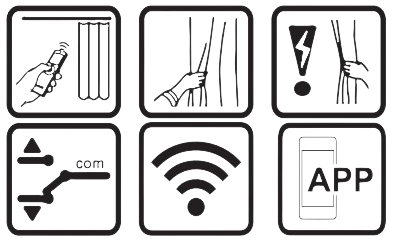

Moteur Wifi
Le moteur wifi doit être alimenté en branchant le câble à une prise 220V. Avec ce moteur, le paramétrage et l'utilisation peuvent se faire par le biais d'applications compatibles : Alexia d'Amazon / Google Home / Smart Life.

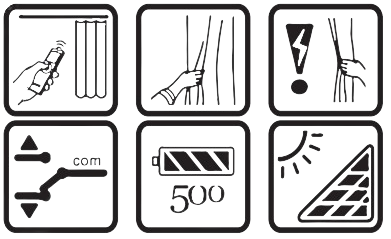

Moteur Batterie Intégrée
Le moteur batterie est sans fil et amovible. La batterie peut se recharger via un câble USB. Compter environ 3 heures pour une charge complète, la batterie tiendra ensuite environ 150 jours.
1.2 Informations techniques
Caractéristiques techniques des moteurs RM09 pour rideau lourd
| Taille | Moteur Filaire | Moteur Wifi | Moteur Batterie |
|---|---|---|---|
| 2 m | 50kg | 50kg | 40kg |
| 4 m | 40kg | 40kg | 30kg |
| 6 m | 35kg | 35kg | 25kg |
| Moteur RM09 | Filaire | Wifi | Batterie |
|---|---|---|---|
| Tension nominale | 100-240 VAC | 24 VCD | 12,6 VCD |
| Fréquence nominale | 50/60 Hz | DC | DC |
| Courant nominale | 0,40 A -1,2 A | 1,3A | 1,50A |
| Couple nominal | 1 NM | 1.2 NM | 0,8 NM |
| Vitesse nominale | 118 | 85 | 100 |
| Vitesse | 0,17 m/s | 0,11 m/s | 0,13 m/s |
| Temps de course | S3 50% | S3 50% | S3 50% |
| Protection | IP41 | IP41 | IP41 |
Caractéristiques techniques des moteurs RS10 pour rideau léger
| Taille | Moteur Filaire | Moteur Wifi | Moteur Batterie |
|---|---|---|---|
| 2 m | 25kg | 25kg | 20kg |
| 4 m | 20kg | 20kg | 15kg |
| 6 m | 17.5kg | 17.5kg | 12.5kg |
| Moteur RS10 | Filaire | Wifi | Batterie |
|---|---|---|---|
| Tension nominale | 100-240 VAC | 24 VCD | 12,6 VCD |
| Fréquence nominale | 50/60 Hz | DC | DC |
| Courant nominale | 0,40 A -1,2 A | 1,3A | 1,50A |
| Couple nominal | 1.2 NM | 1.2 NM | 0,8 NM |
| Vitesse nominale | 118 | 85 | 100 |
| Vitesse | 0,16 m/s | 0,11 m/s | 0,13 m/s |
| Temps de course | S3 50% | S3 50% | S3 50% |
| Protection | IP41 | IP41 | IP41 |
Détails Moteurs RM09 & RS10 :
Système : rail technique pour motorisation, très efficace pour tous les types de rideaux de poids moyenne à très haute. Matériaux : Profil en aluminium 6063/T5. Accessoires en plastique : résine acétyle. Accessoires métalliques : plaque de fer calibrée pour l'estampage à froid. Acier inoxydable. Supports : multiple choix, y compris supports spéciaux pivotants et/ou extra-forts. Glissement : glisseur à roues ; glisseur clic (RS10) ; glisseur à roues avec anneau métallique (RM09) ; wave 6 et 8 cm. Cintrage : par machine en arc continu ou en angle. Rayon minimum de 20 cm. (selon le système) Ouverture : latéral ou central 2 rideaux. Longueur maximale disponible sans raccord: 6m. Coupage sur mesure. Revêtement : polyester laqué avec un minimum de microns. Utilisation d'une peinture électrostatique. Profil autolubrifiante pour minimiser la friction des glisseurs et assurer un glissement parfait dans les profils droits et courbes. Système de courroie textile solide et durable pour usage intensif Installation facile et rapide. 2 positions du moteur : en haut/en bas du rail. Moteur électrique DC silencieux/ moteur électronique AC silencieux/ moteur mécanique. Moteur asynchrone, sans interférences. Protection contre les surtensions électriques. Control : Interrupteur mural à 2 canaux, télécommande à 7 canaux* ou smart phone APP. *Portée de 30 mètres. Touch control automatique, par bref tirage de rideau. Fonction activée/désactivée. Technologie Wifi TECHFY. Système d'embrayage spécial avec option manuelle en cas de panne de courant. Réglage des limites entièrement automatique. Arrêts progressifs 2 fonctions d'arrêt intermédiaires. Mémoire de programme sans alimentation électrique. Récepteur intégré dans le mécanisme (sauf mécanique) Avec l'interface à contact sec, qui fournit le point d'action, ou même le schéma de mouvement de l'interrupteur de la télécommande, en offrant une grande variété de modes de contrôle. Connexion au système domotique par câble électrique ou câble téléphonique (contact sec)2. Les différentes manœuvres
Sans manoeuvre
"Touch Control" automatique, par bref tirage du rideau, il s'ouvre et se ferme. Cette option sera présente sur votre tringle, peu importe le moteur et la manœuvre choisis. Vous pouvez désactiver cette option.

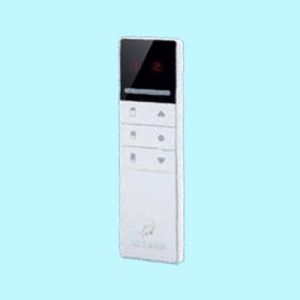

Télécommande
7 canaux = 6 canaux pour contrôler 6 tringles individuellement + 1 canal pour contrôler toutes vos tringles en même temps. Portée de 30 mètres.

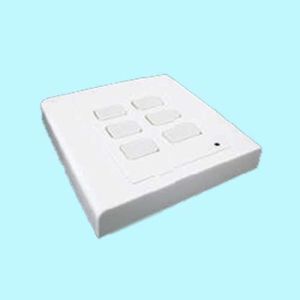

Interrupteur
Interrupteur mural à 2 canaux

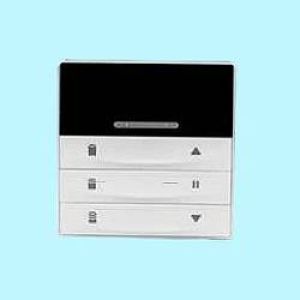

Interrupteur sans fil
Interrupteur sans fil à 8 canaux
3. Options de la tringle motorisée
3.1. Le RaccordLes dimensions du rail doivent être comprises entre 150cm et 600cm. En raison de restriction logistique, il nous est impossible de livrer des rails supérieurs à 300cm. Ainsi les rails supérieurs à 300cm vous seront livrés en deux 2 pièces de rails de même dimension, et un raccord vous sera fourni. Le raccord du rail est intérieur, ainsi il ne sera pas visible. Exemple : pour une commande d'une tringle de 500cm, vous recevrez 2 rails de 250cm ainsi qu'un raccord.
3.2. SystèmeSystème glisseur : les plis du rideau sont aléatoires selon l'ouverture. Système wave : les plis du rideau sont automatiquement réglés à intervalles réguliers.
3.3. Position rideauEn indiquant la position désirée de vos rideaux des arrêts pivotants seront ajoutés aux extrémités de votre tringle ce qui vous permettra de cacher le moteur.
3.4. Supports fixationsSupport Plafond RS10 pour rideau léger
Support Plafond RM09 pour rideau lourd
Support Mural 7cm pour rideau lourd et rideau léger
Support Mural 10cm pour rideau lourd et rideau léger
Support Mural 15cm pour rideau lourd et rideau léger
Le nombre de supports est calculé automatiquement en fonction de la taille du rail.
4.2. Dimensions des pièces

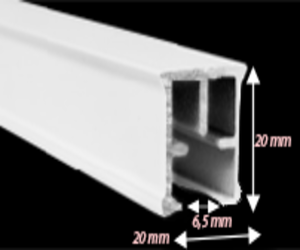

Profil Rail RS10 pour rideau léger

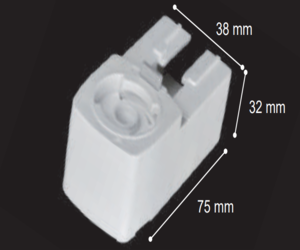

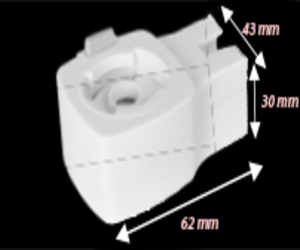

Bouchon Motorisé RS10 pour rideau léger

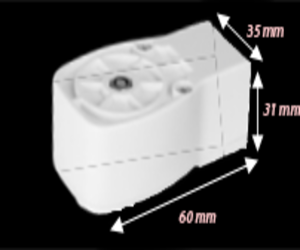

Bouchon RS10 pour rideau léger

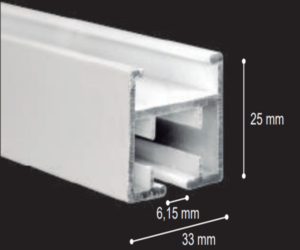

Profil Rail RM09 pour rideau lourd

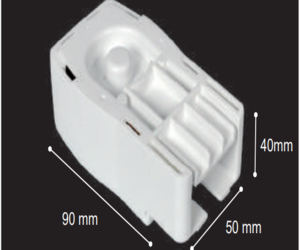

Bouchon Motorisé RM09 pour rideau lourd
Bouchon RM09 pour rideau lourd
Télécommande
Interrupteur
Interrupteur sans fil
Boite Interrupteur
Un rail Des glisseurs Un moteur Des supports muraux ou supports plafond Un raccord si le rail est supérieur à 300cm Télécommande(s) ou interrupteur si ces options ont été choisies
Visseries non fournies dans les colis car elles dépendent du type de support dans lequel la tringle est fixée.
Quelle visserie choisir :
| Materiau de Pose ↓ / Visserie à utiliser → | Vis4mm x 15mm(diamètre x longueur) |
Vis4mm x 40mm(diamètre x longueur) |
Vis autoforeuse3,9mm x 13mm(diamètre x longueur) |
Cheville Plastique6mm x 30mm(diamètre x longueur) |
ChevilleCloison Creuse"type Molly" |
|---|---|---|---|---|---|
| Bois | |||||
| Pvc | |||||
| Alu | |||||
| Béton | |||||
| Placo (BA13) | |||||
| Carreau de Plâtre |
: Compatible, : Incompatible
5. Notice de la tringle motorisée
Notice Tringle Motorisée Notice Tringle Motorisée RM09-45 Notice Moteur R-45 - télécommande J.R113 Notice Moteur R-45 - télécommande J.R136 Notice Tringle Motorisée R-45 option de connexion Notice Paramètre Bouton Mural Manuel d'assemblage pour 1 rideau Manuel d'assemblage pour 2 rideau Notice Tringle Rail Motorisée : Réglage des LimitesRaccordement Tringle Motorisée
Tringle Motorisée Wave
